Simulateur de batterie modulaire à double quadrant à intégration ultra-élevée série N9000

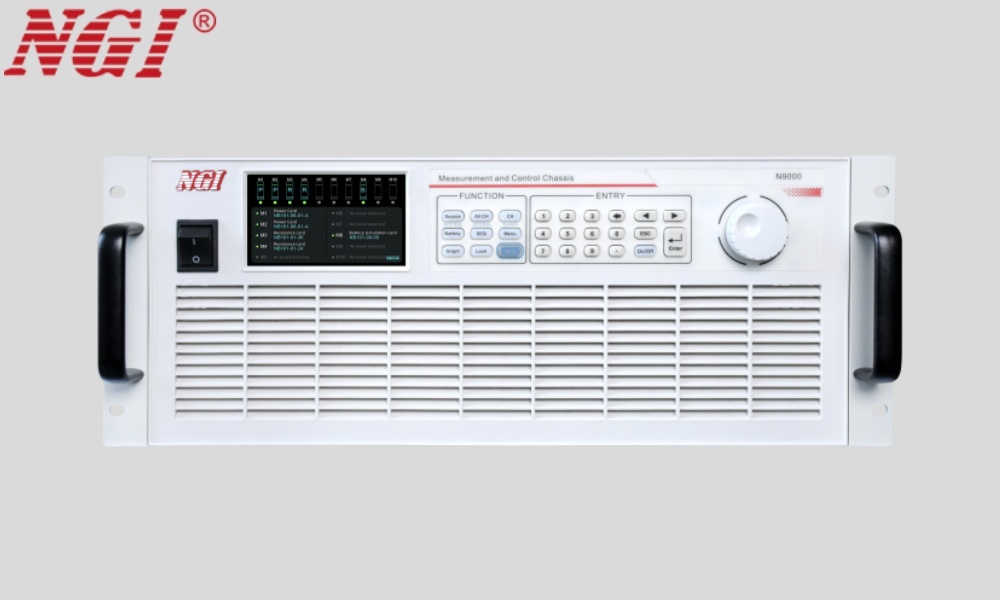

La série N9000 est une plateforme de mesure et de contrôle temps réel, synchrone et haute puissance, composée d'un châssis de mesure et de contrôle N9000 et de divers modules. Le châssis standard N9000, d'une hauteur de 4U et d'une largeur de 19 pouces, permet l'insertion de modules analogiques de batterie, de modules de résistance programmables, de modules d'alimentation haute tension et d'autres types. Il peut être intégré à des modules de mesure et de contrôle à 10 emplacements, avec isolation électrique des modules. La série N9000 prend en charge le contrôle local/à distance et la fonction de déclenchement synchrone, permettant ainsi un contrôle synchrone multi-modules à grande vitesse. Elle est largement applicable aux scénarios de test et de mesure automatisés multicanaux, à haute intégrité et à haute puissance.
La série NB101 est un module de simulation de batterie programmable haute précision à double quadrant, prenant en charge une précision de tension allant jusqu'à 0.1 mV et une mesure de courant de l'ordre du μA. Il est équipé de diverses fonctions de test, telles que le mode puissance, la simulation de l'état de charge (SOC), le test séquentiel, la simulation graphique et la simulation de défauts. Il répond aux exigences des systèmes de test BMS HIL, des puces AFE, du stockage d'énergie, des véhicules électriques, des deux-roues/tricycles électriques, de l'alimentation des stations de base et d'autres applications de test BMS multi-scénarios.
La série NB102 est un module de résistance programmable multicanal de haute précision, avec une plage de résistance de 0 Ω à 11.11 MΩ et une précision de programmation allant jusqu'à 0.1 %. Sa conception flexible prend en charge 12/24/36 canaux avec une résolution allant jusqu'à 1 Ω, ce qui permet une utilisation étendue dans les scénarios de test de simulation, notamment pour les résistances CTN et les capteurs résistifs.
Caractéristiques principales
●Réponse à grande vitesse, synchronisation à grande vitesse, châssis de mesure et de contrôle à haute puissance
●Divers modules tels que la simulation de batterie, la simulation de température, l'alimentation programmable, etc.
●36 canaux de simulation de cellule unique, précision de tension jusqu'à 0.5 mV
●36 canaux de simulation de température, résolution 1Ω
●36 canaux de simulation de défaut, mesure de courant au niveau μA
●Prise en charge du contrôle de communication LAN, CANFD, double interface LAN
●Prise en charge de l'importation de fichiers DBC
Domaines d'application
●BMS de stockage d'énergie
●BMS automobile
●Puce AFE/BMS
●Tests HIL BMS
Fonctions et avantages
Conception modulaire pour une utilisation pratique et une extension flexible

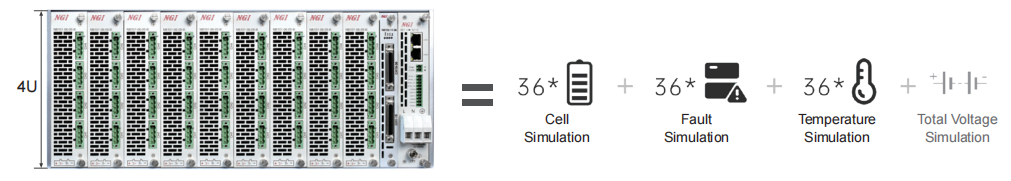

La série N9000 est une plateforme modulaire de mesure et de contrôle multicanaux. Le châssis standard intègre 36 canaux de simulation de cellule unique, 36 canaux de simulation de panne de batterie et 36 canaux de simulation de température, ce qui permet un gain de place considérable. Un module unique à 4 canaux est disponible pour la simulation de batterie, et un module unique à 12/24/36 canaux est disponible en option pour la simulation de température. Grâce à la diversité des modèles, les utilisateurs peuvent choisir les produits en fonction de leurs besoins, facilitant ainsi les extensions ultérieures.
Réponse à grande vitesse, synchronisation à grande vitesse, données à haut débit

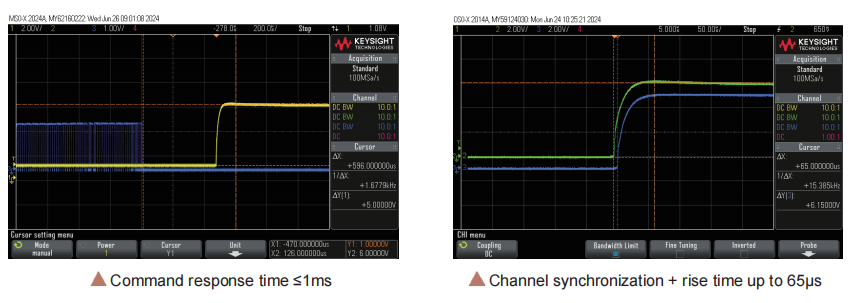

En tant que plate-forme de mesure et de contrôle hautement synchrone et en temps réel, la série N9000 prend en charge la communication Gigabit LAN et CANFD, le déclenchement synchrone matériel et les horloges synchrones à grande vitesse, avec une vitesse de réponse aux commandes de ≤ 1 ms et une synchronisation multicanal de ≤ 200 μs, ce qui est particulièrement adapté aux tests de simulation à grande vitesse tels que BMS HIL.
Haute précision, correspondant aux tendances des puces BMS et AFE
La puce AFE est le composant principal du BMS. Avec une gestion de plus en plus affinée, la précision d'acquisition de tension de la puce AFE et du BMS est de plus en plus élevée. NGI a lancé en 0.1 un simulateur de batterie ultra-précis de 2016 mV, largement reconnu par l'industrie et devenu le choix privilégié pour les tests de puces AFE. Le simulateur de batterie modulaire, intégré à la plateforme de mesure et de contrôle N9000, prend en charge des tensions de 0.1 mV et 0.5 mV, répondant ainsi aux besoins de tests de haute précision de l'industrie.

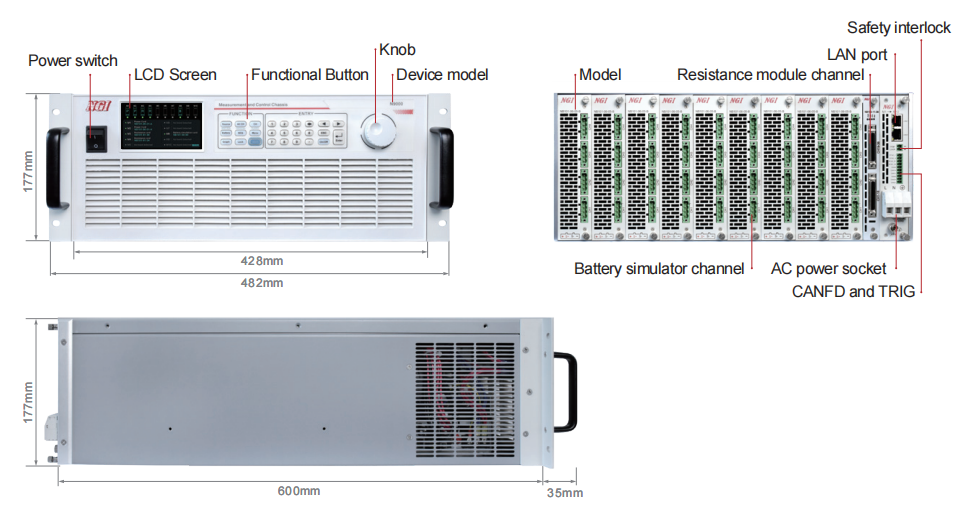

dimension du produit
