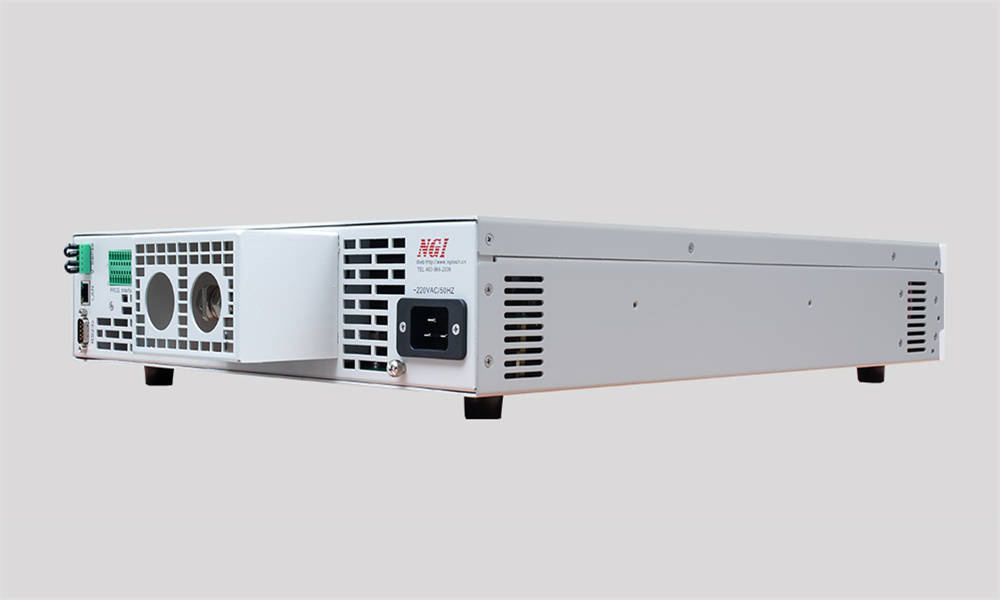

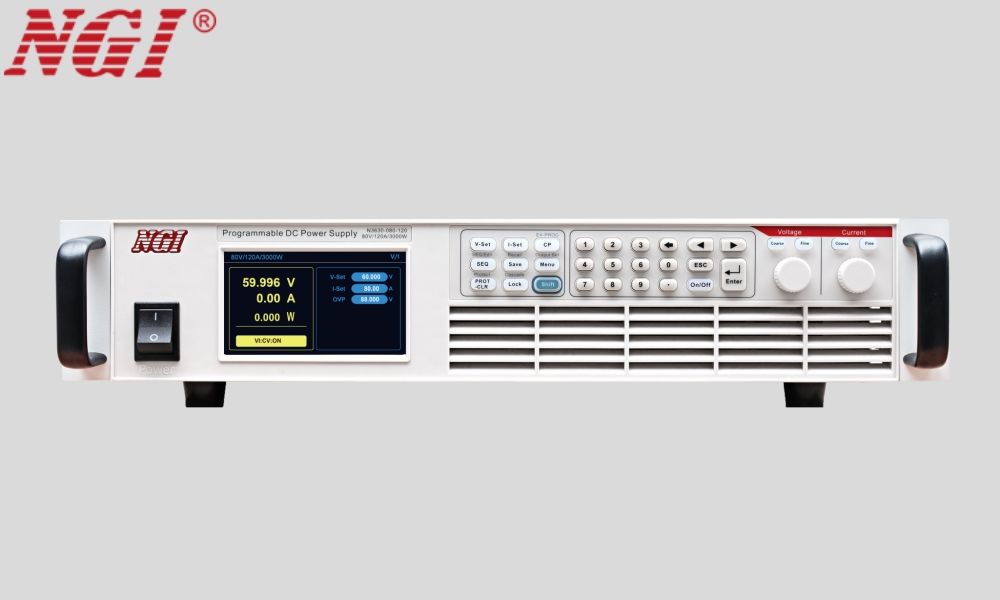

Alimentation CC programmable N3600 (800 à 9000 XNUMX W)
La série N3600 est une alimentation CC programmable à large plage de tensions. Son courant de sortie varie de 5 A à 1500 16 A, sa tension de sortie de 1200 V à 800 9 V et sa puissance de sortie de 3600 W à XNUMX kW. Elle prend en charge les modes cascade, CC/CV/CP, les tests SEQ et la programmation externe. Avec sa large plage de tensions, ses fonctions multiples, ses hautes performances et sa grande fiabilité, la NXNUMX peut être utilisée dans les nouvelles énergies, l'automatisation industrielle, etc.
Caractéristiques principales
●Plage de tension : 16 V-1200 V
●Plage de courant : 5A-1500A
●Plage de puissance : 800 W-9 kW
●Fonctionnement de plusieurs appareils en mode cascade, jusqu'à 90 kW
●Mode CC, CV et CP
● Fonction de test de séquences (SEQ), jusqu'à 100 groupes de fichiers de séquences, jusqu'à 100 étapes par fichier
●Taux de montée/descente modifiable

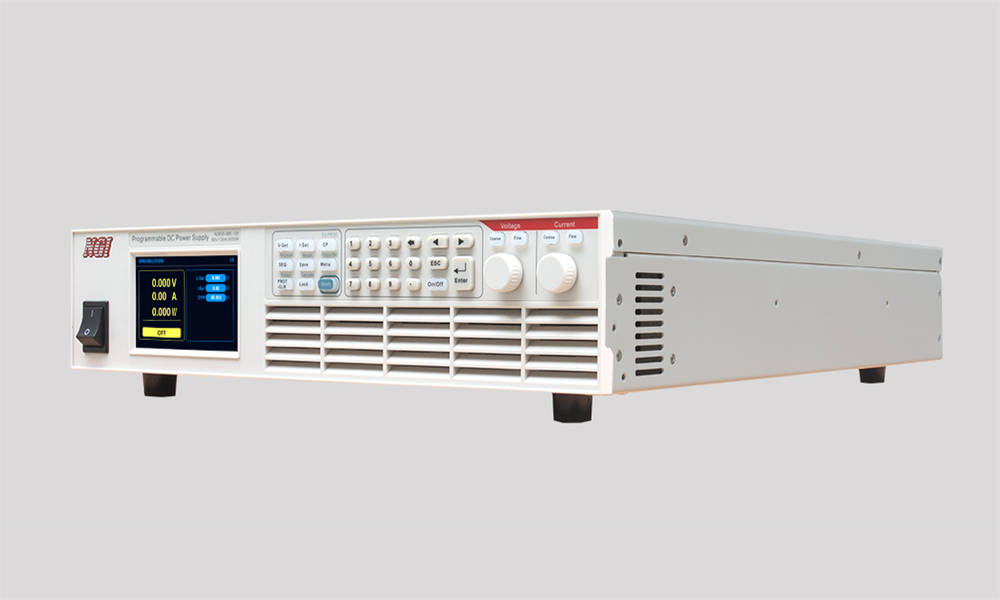

●Interface IHM (interaction homme-machine) pratique sur écran LCD
● Équipé d'un écran LCD, de touches numériques et d'une molette pour faciliter le fonctionnement local
●Dissipateur externe pour protéger l'alimentation et le DUT
●Châssis standard de 19 pouces, disponible pour une installation sur table ou en rack

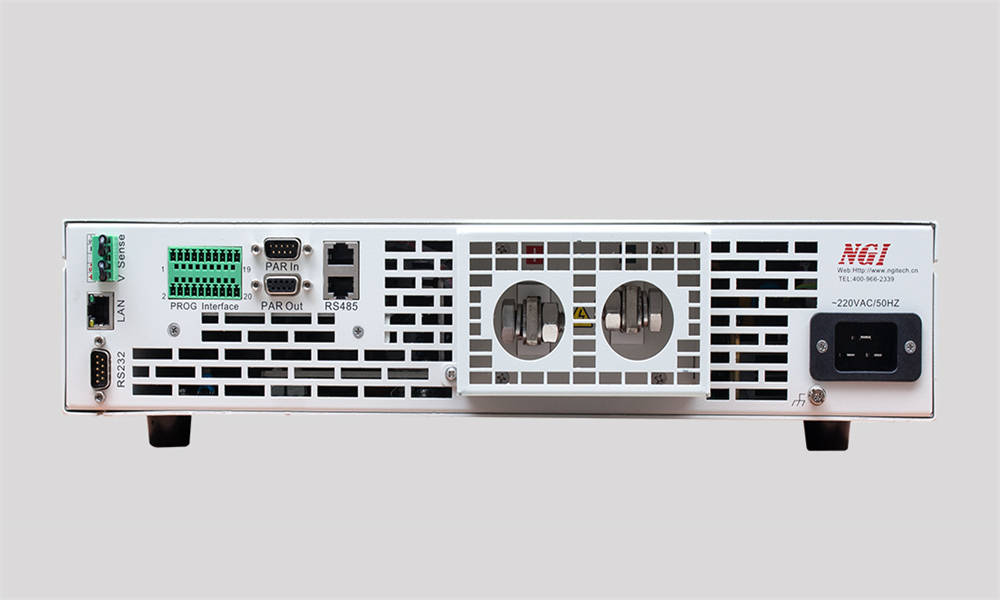

●Interface de communication RS232/LAN intégrée
● Protections multiples : surintensité (OCP), surtension (OVP), sous-tension (UVP), surcharge (OTP), surtension (OPP), alarme d’erreur de communication de contrôle périphérique
● Interface de programmation analogique (APG), interface de surveillance du courant, fonction de déclenchement à distance pour la réalisation d'un contrôle et d'une surveillance de fonctions complexes
Domaines d'application
●Nouveaux domaines énergétiques, tels que les batteries Li-ion, le photovoltaïque, le carburant à hydrogène, le stockage d'énergie BMS, etc.
● Domaines civils, tels que l’électroménager, l’électronique grand public, les communications, etc.
●Laboratoire, ligne de production, système de test automatique ATE
● Domaines automobiles, tels que BMS, DC-DC, électronique automobile, etc.
●Test et alimentation de l'électronique aérospatiale
● Domaines d'automatisation industrielle, tels que les contrôleurs, les variateurs, les serveurs, les robots, etc.
Fonctions et avantages
Fonction SEQ
La fonction SEQ permet de régler la tension de sortie, le courant de sortie, la vitesse de balayage de tension, la vitesse de balayage de courant et le temps de maintien pour une seule étape.
Tension jusqu'à 1200 V, rendant le test haute tension plus sûr
La série N3600 supporte jusqu'à 1200 V. Dans les secteurs des LED, des batteries, des convertisseurs DC/DC et autres, la haute tension est un besoin essentiel des alimentations électriques. Outre les secteurs mentionnés ci-dessus, la série N3600 peut également être utilisée pour des tests spéciaux exigeant des tensions extrêmement élevées. La sécurité des tests haute tension a toujours été une préoccupation des ingénieurs. NGI accorde une grande importance à des détails tels que la conception des bornes de sécurité pour garantir la sécurité des tests.
Large gamme pour économiser sur les coûts d'achat

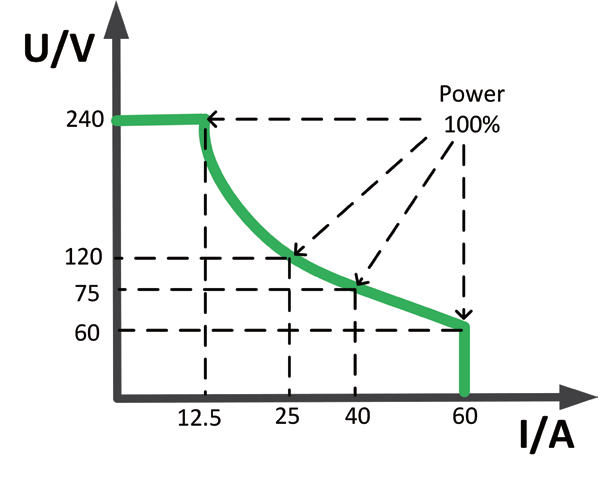

La puissance maximale de la série N3600 ne résulte pas du produit de la tension maximale par le courant maximal. Prenons l'exemple du modèle N3630-240-060. Sa puissance maximale est de 3 kW, sa tension maximale de 240 V et son courant maximal de 60 A. Cette caractéristique offre au N3600 une plage d'applications plus large que celle des alimentations traditionnelles.

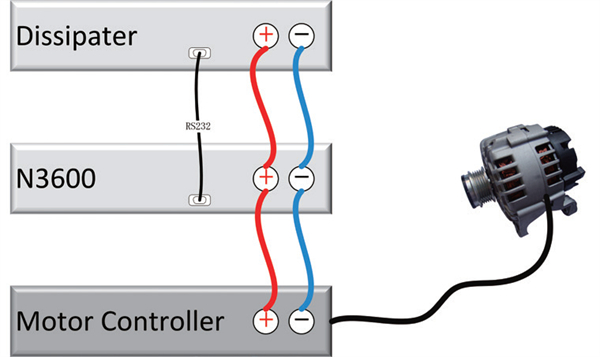

Fonction de dissipateur externe
Lors de l'utilisation du N3600 pour alimenter des charges inductives telles que des moteurs, appuyez sur le bouton marche/arrêt situé sur la face avant du N3600 pour couper l'alimentation. À ce moment, le moteur peut renvoyer une tension supérieure à la valeur de réglage du N3600, ce qui risque de l'endommager, ainsi que le moteur. Vous pouvez connecter une charge au N3600 comme dissipateur. La tension de réglage de la charge doit être supérieure d'un incrément à celle du N3600. Si la tension de réglage de la charge est supérieure à celle du N3600, la charge ne fonctionnera pas. Si la tension renvoyée par le moteur dépasse la tension de réglage de la charge, celle-ci se met en marche pour protéger le N3600 et le contrôleur du moteur.
