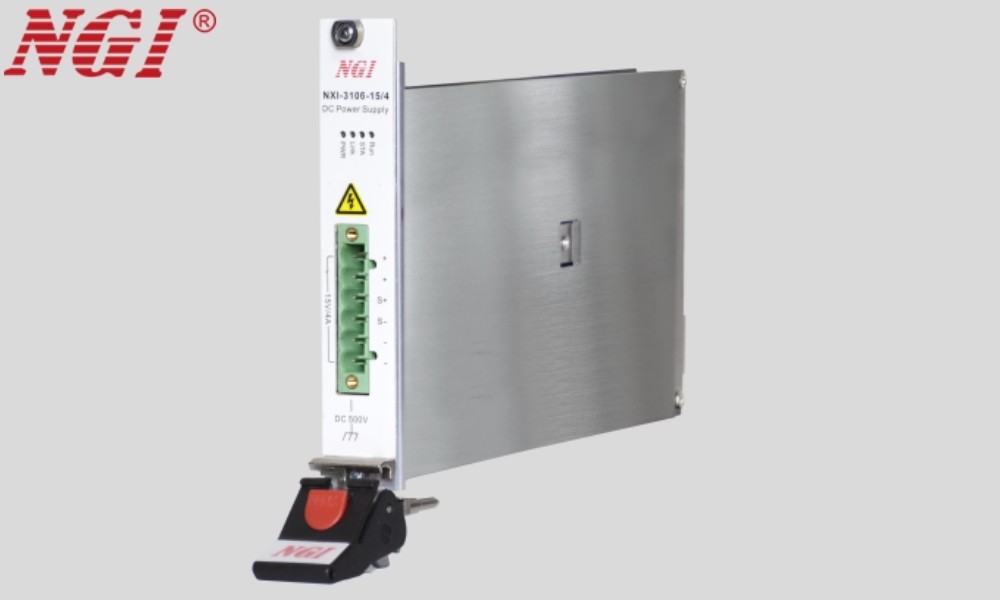

Module d'alimentation CC programmable série NXI-3106
La série NXI-3106 est un module d'alimentation CC programmable offrant une densité de puissance élevée et une grande précision. Carte unique avec emplacement unique, puissance de sortie jusqu'à 60 W. Le NXI-3106 prend en charge le contrôle indépendant par carte unique/intégré, les modes CC, CV et SEQ, ainsi que la fonction de sélection de priorité CC et CV. Il est largement utilisé dans les systèmes de test intégrés, les tests sur lignes de production à grande échelle et autres scénarios de test.
Caractéristiques principales
●Plage de puissance 0 à 60 W
●Plage de tension 6 V/15 V/30 V/60 V
●Plage de courant 12A/4A/2A/1A
●Prise en charge du mode CC/CV
●Prise en charge de la fonction SEQ, 1000 étapes pour un total de 10 fichiers, qui peuvent être auto-attribués
●Support intégré aux châssis de mesure et de contrôle NXI-F1080, NXI-F1030, NXI-F1020
●Prise en charge de la fonction de sélection de priorité CC&CV
●Prise en charge de la protection OVP/OCP/OPP/OTP
●Largeur de 4 CV pour un seul module
● Entrée 220 V CA, prend en charge le contrôle de communication du port LAN
Fonctions et avantages

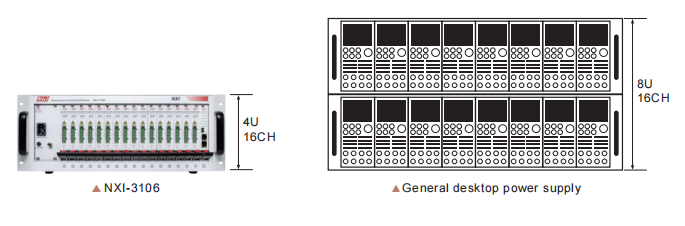

Haute intégration, le châssis 4U prend en charge jusqu'à 16 canaux
Le module d'alimentation CC programmable NXI-3106 peut être intégré aux châssis de la série NXI-F1080 et autres systèmes de mesure et de contrôle. Un seul châssis prend en charge jusqu'à 16 canaux. Comparé aux alimentations de bureau classiques, son intégration ultra-performante permet aux utilisateurs de gagner de la place et de réduire les coûts de test.

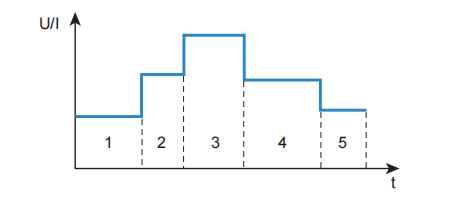

Fonction SEQ
La série NXI-3106 prend en charge le mode SEQ et peut être modifiée jusqu'à 1000 XNUMX étapes. Les utilisateurs peuvent définir la tension de sortie, le courant de sortie et le temps de maintien d'une seule étape.

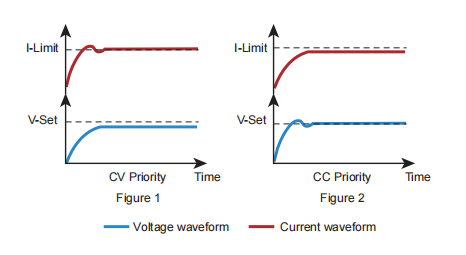

Fonction de priorité CC&CV
La série NXI-3106 prend en charge la fonction de priorité CC et CV. Les utilisateurs peuvent ainsi choisir le mode de fonctionnement optimal pour les tests en fonction des caractéristiques du dispositif sous test. Comme illustré à la figure 1, lorsque le dispositif sous test doit éviter un dépassement de tension pendant le test, le mode de priorité tension doit être utilisé pour obtenir une montée en tension rapide et régulière. Comme illustré à la figure 2, lorsque le dispositif sous test doit éviter un dépassement de courant ou que son impédance est faible, le mode de priorité courant doit être utilisé pour obtenir une montée en courant rapide et régulière.
