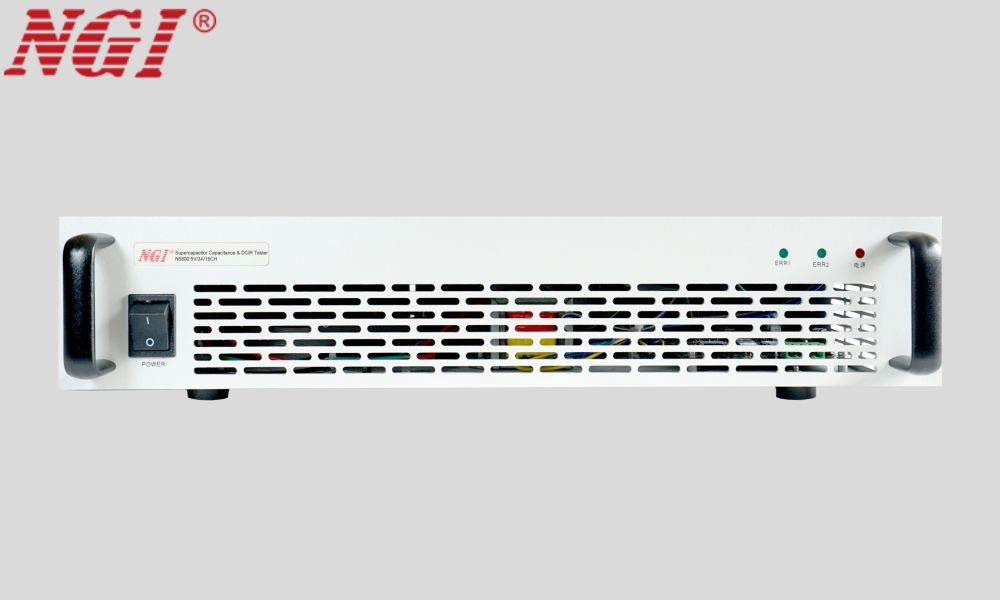

Testeur de capacité de supercondensateur/batterie et DCIR série N5800
La série N5800 a été spécialement développée par NGI pour la R&D et la production de supercondensateurs et de batteries. La fréquence d'échantillonnage peut atteindre 1 ms et la commutation fluide des processus de charge et de décharge permet de répondre pleinement aux exigences de haute précision des tests de paramètres électriques tels que la capacité de charge, la capacité de décharge, le DCIR de charge et de décharge, le rendement de conversion énergétique, la durée de vie, etc. La série N5800 est compatible avec les normes de test en six étapes, IEC62391 et QC/T741.
Le logiciel d'application PC N5800 est personnalisable. Les utilisateurs peuvent personnaliser les fichiers de test selon la procédure. Les résultats peuvent être stockés dans une base de données et exportés aux formats Excel et JPG.
Caractéristiques principales
●Current range: 0-50A/100A/200A/300A/400A/500A
●Plage de tension : 0-5 V
●Test des paramètres : charge CC, décharge CC, charge CV, durée de vie en cycles, capacité de charge, capacité de décharge, DCIR, etc.
●Taux d'échantillonnage jusqu'à 1 ms
●Transition transparente entre la charge et la décharge
●Logiciel d'application multifonctionnel, prenant en charge le tri de production
●Voyant LED pour afficher l'état du canal
● Stockage et analyse des données
●Interface LAN
Domaines d'application
●R&D, production et contrôle qualité des supercondensateurs
●Recherche sur les matériaux des supercondensateurs
●Autres domaines connexes des supercondensateurs
Fonctions et avantages

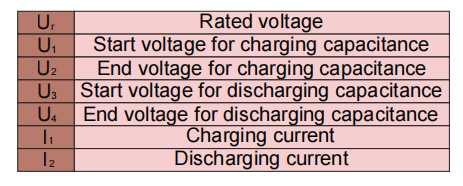

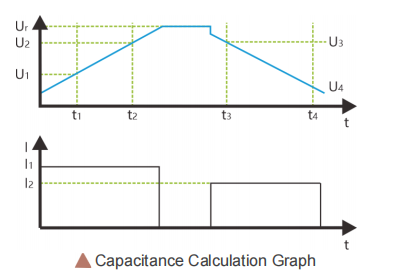

Test de capacité
Le N5800 permet de mesurer la capacité de charge et de décharge d'un supercondensateur. La méthode de test est la suivante : charger ou décharger le supercondensateur mesuré en mode CC, enregistrer la durée et la tension pendant la charge ou la décharge, et calculer la capacité en calculant la vitesse de variation de la tension et de la durée pendant le processus. Les utilisateurs peuvent choisir la tension et la durée de calcul selon diverses normes de mesure, telles que la CEI.

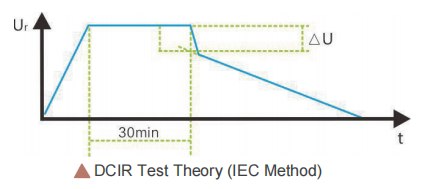

Essai DCIR
Le N5800 prend en charge diverses méthodes de test DCIR : multi-impulsions, impulsion unique, charge-décharge, test en six étapes et test CEI, répondant ainsi aux besoins de la plupart des utilisateurs. La technologie de base NGI garantit des résultats extrêmement précis pour diverses méthodes de test.

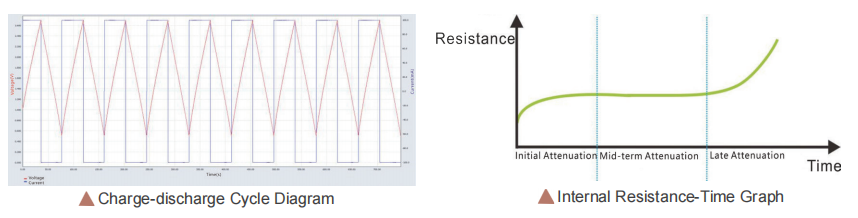

Test de vie
Le N5800 mesure les paramètres physiques du supercondensateur lors des cycles de charge et de décharge répétés et en extrait les courbes d'atténuation. L'analyse des paramètres et des courbes permet d'obtenir la durée de vie prévue du supercondensateur dans différents environnements d'application, les cycles de charge et de décharge, ainsi que l'indice de performance à différentes étapes. Les résultats des tests de durée de vie peuvent servir à améliorer les matériaux, la fabrication, le stockage et bien d'autres aspects.
détection à quatre fils
Lors du test du supercondensateur, un courant important est émis, ce qui entraîne une chute de tension dans les fils et affecte la précision de la mesure. La série N5800 adopte un système de détection à quatre fils et acquiert directement la tension aux bornes de sortie du dispositif sous test (DUT) afin d'éviter toute perte de tension et de garantir la précision de la mesure.

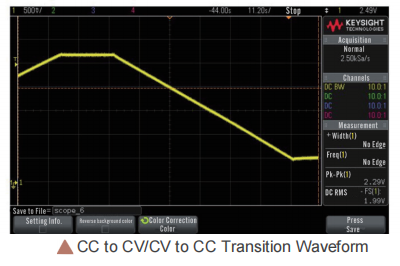

Réponse rapide pendant la charge et la décharge
Le N5800 est doté d'un circuit de précision pour assurer une transition de charge et de décharge rapide et précise. Pendant la charge, aucune surcharge n'est observée lors de la conversion de la charge CC en charge CV, ce qui protège le dispositif sous test. Le N5800 offre une transition fluide de la charge CV à la charge CC et une fréquence d'échantillonnage allant jusqu'à 1 ms, ce qui répond aux exigences de test de la norme QC/T 741, de la méthode en six étapes et de la méthode de charge-décharge pour DCIR.

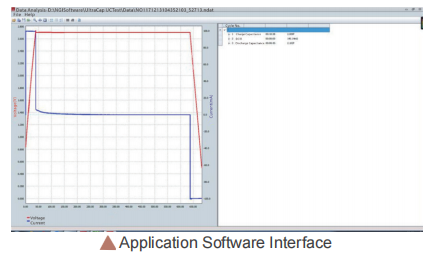

Le logiciel d'application
Le logiciel N5800 adopte une conception de plateforme permettant aux utilisateurs de personnaliser le processus de test selon leurs besoins. Doté d'un circuit de limitation de puissance et d'une réactivité rapide, il prévient les dommages dus à une surtension. Grâce à sa technologie de blindage, il s'adapte parfaitement aux environnements de test difficiles et améliore la protection contre les interférences. Son interface de type bureautique, l'affichage indépendant de chaque canal, la prise en charge de la génération de formes d'onde de tension et de courant, et l'affichage des résultats sous forme de tableau, rendent ce logiciel professionnel multifonctionnel et convivial.
